在PCB细分品类里，碳膜电路板凭借工艺简便、成本可控、适配按键触点与简易线路的特点，长期应用于家电遥控器、控制面板、薄膜开关、小型传感电位器等电子产品，而导电碳浆是碳膜电路板唯一核心导电原材料，碳浆配方品质、分散稳定性与固化成膜效果，几乎锁定了碳膜板全部电气指标与长期使用可靠性。

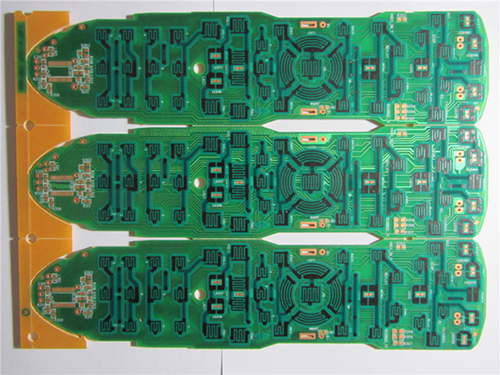

       碳膜电路板区别于常规蚀刻铜箔PCB，无需覆铜、沉铜蚀刻流程，仅在完成基础线路与阻焊的基板表面，通过丝网印刷将导电碳浆印制成指定线路与触点，经高温烘干固化后形成导电碳膜层，以此实现信号导通、固定阻值与电路跨接跳线功能。导电碳浆由导电碳填料、树脂粘结体系、有机溶剂与功能助剂配比而成：碳黑颗粒 搭建导电通路，树脂负责将碳粒固化粘接在PCB基材上，溶剂适配丝印生产粘度，助剂用来防止浆料沉降结块、印刷出现针孔断墨，任意组分配比失衡，都会直接造成碳膜电气参数偏离设计标准。

       方阻一致性是碳浆最关键的电气属性，也是碳膜电路板电路设计的核心依据。碳膜线路电阻计算公式由碳浆本征方阻、印刷厚度、线路长宽共同决定，其中碳浆本身的方阻区间是基础前提。若碳浆碳填料分散不均匀、存放后分层沉淀，同一批次印刷的碳膜触点会出现阻值离散偏大，部分点位导通电阻超出公差，整机出现按键失灵、信号识别错乱问题。行业通用碳浆方阻多集中在20Ω/□至1000Ω/□区间，精准匹配毫安级弱电流信号传输场景，一旦碳浆选型错误，低阻浆料易造成电路漏电，高阻浆料则会出现供电信号衰减。

       碳浆成膜后的附着力与耐环境稳定性，决定碳膜板长期电气性能不漂移。优质碳浆固化后膜层附着力达标，百格测试无脱落，即便经过上万次按键按压摩擦，碳膜内部导电颗粒不会断裂分离，接触电阻增幅控制在极小范围；劣质碳浆树脂交联度不足，高温高湿工况下树脂老化开裂，碳膜逐渐起皮脱落，导通阻值持续升高直至断路。同时碳浆的耐焊性、耐清洗剂腐蚀性也依托配方体系，后段插件洗板工序中，碳浆耐溶剂性能不足会被清洗液侵蚀，破坏导电结构，引发批量不良。

       除此之外，碳浆印刷适配性同样影响量产电气良品率。浆料触变性、消泡性能不佳，丝印过程容易产生气泡针孔，碳膜线路出现隐形断点，出厂通电检测才能发现隐性故障；粘度波动过大，印刷墨膜厚薄偏差超标，同一块电路板不同点位电阻差值最高可达20%，超出下游产品电路容错范围。

       如今碳膜PCB早已脱离简易打样阶段，在智能穿戴、车载小开关、医疗控制面板等领域批量落地，行业也对碳浆提出更严苛要求：批次间方阻CV值、温湿度老化阻值漂移率、环保无卤配方等指标逐步规范化。从产业逻辑来看，碳膜电路板只是载体，导电碳浆才是电气性能的底层基石，PCB制程工艺仅能小幅优化印刷与固化参数，无法从根源弥补浆料本身的配方缺陷。

      在产业链分工中，PCB工厂负责印刷加工，碳浆原材料厂商把控核心性能参数，下游硬件设计则依据碳浆标称电气参数做电路规划。三者环环相扣，而导电碳浆作为源头材料，始终是碳膜电路板品质管控的第一道关口，也是制约该类产品可靠性与应用场景拓展的关键一环。

更多关于导电碳浆,发热碳浆,电热碳浆,石墨烯发热油墨,导电碳油墨,碳晶油墨,发热油墨,远红外电热油墨,远红外电热碳浆,导电碳油,电热油墨,碳晶浆料,远红外发热油墨,远红外发热碳浆,石墨烯电热油墨,石墨烯电热碳浆的最新行业动态。

敬请关注我们的官网www.senndai.com www.senndai.com.cn www.senndai.cn 里面更多精彩内容等着您去了解。

如有这方面需求的客户欢迎随时与我们联系：13510310148 期待与您的进一步合作！
