MLPC（叠层固态铝电容）端头的导电碳浆工艺，和 MLCC 软端子涂碳工艺思路相近，但电容本体介质完全不同，很多人容易混淆。

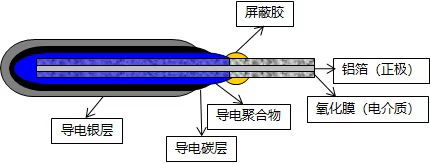

结构是：铝箔正极→氧化膜介质→导电聚合物负极→导电碳层（导电碳浆固化层）→导电银层，再引出电极。

 一、叠层高分子固态铝电容（MLPC）导电碳浆作用

结构顺序（从介质向外） 导电聚合物负极层 → 导电碳浆层（固化后导电碳层） → 银浆层

 1. 过渡导电层：导电聚合物和外层银浆之间，碳浆作为中间导电桥梁。导电聚合物直接涂银容易浸润差、界面接触电阻大；碳浆和聚合物相容性好，同时碳层与银层接触稳定。

 2. 应力缓冲：树脂基碳浆膜有韧性，吸收热胀冷缩应力，防止银层开裂剥离。

 3. 填补孔隙：导电聚合物层表面存在微孔，碳浆可以填平表面缺陷，提升整个负极面导电均匀性。

4. 隔离保护：阻隔银离子迁移，防止银渗入导电聚合物，避免漏电、容量衰减。

MLPC 碳浆涂布工艺

 1. 涂布方式：浸涂、滚涂，在已经形成导电聚合物的素片表面涂导电碳浆。

 2. 固化：120~160℃低温烘烤固化（不烧结），碳浆内树脂交联，形成连续导电碳膜 。

3. 膜厚：2~6μm。

 4. 后工序：碳层固化完成后，再涂布银浆并固化，形成银层作为最外层主导电层  电流路径：导电聚合物 → 导电碳层 → 银层 → 外部引脚；碳层不是主导电，但必不可少的界面过渡层。

二、MLCC（多层陶瓷电容）软端子端头涂导电碳浆工艺 ，MLCC 介质是陶瓷，没有导电聚合物。

MLCC 软端子端头完整工艺流程

1. 瓷体叠层、共烧、倒角。

2. 端头浸金属端浆（Cu/Ag 浆）→ 高温烧端，形成底层金属外电极（主导电通路，连接内部 Ni 内电极） 。

3. 端头浸涂 / 滚涂导电碳浆 → 120~180℃低温固化，形成 2~8μm 导电碳层（表层过渡层）。

4. 成品：不再电镀 Ni/Sn；只能导电胶贴装，不能 SMT 回流焊  。

MLCC 端头碳浆核心作用

1. 改善与导电胶（银胶）粘接界面，提升粘接强度。

2. 柔性碳膜缓冲 PCB 与陶瓷的热应力，抑制端头裂纹，提升温循可靠性。

3. 保护底层烧端金属，防止氧化、金属迁移  。

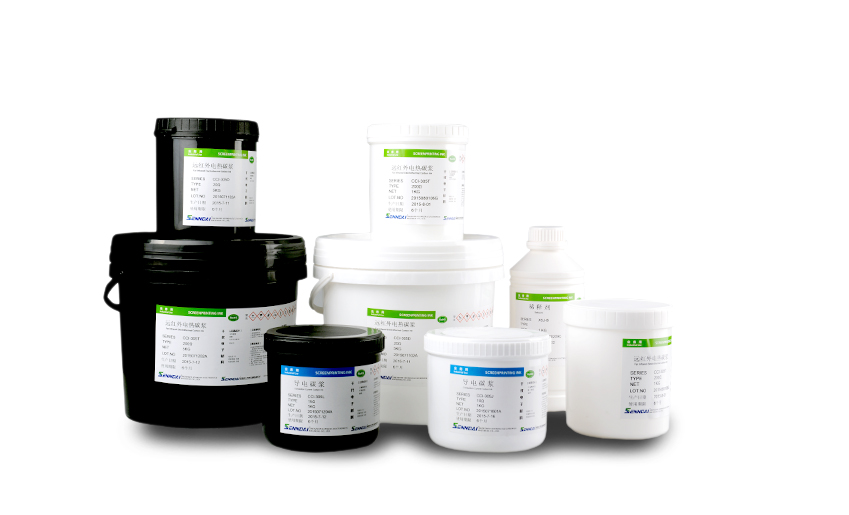

千代导电碳浆CCI-305LX专用适配叠层高分子固态铝电容（MLPC）涂碳工艺，粘度低、阻值低、附着力好、耐高温。
